Productos

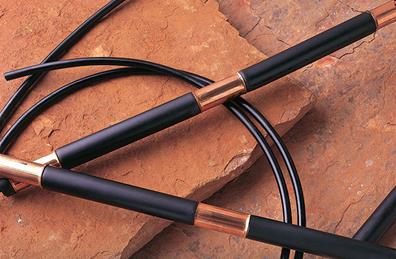

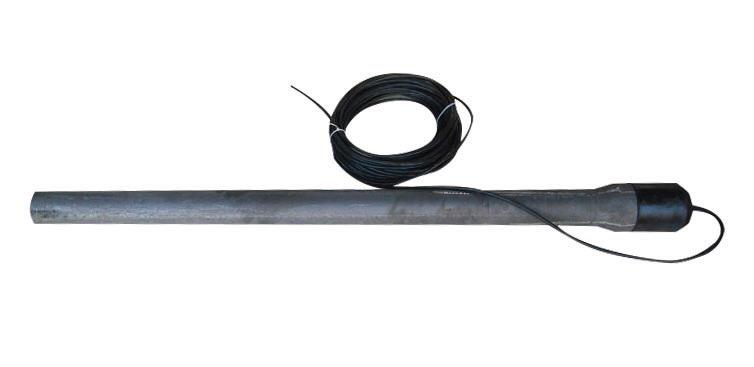

Anodos de Grafito

Información Técnica: [Ánodo de corriente impresa ]

Los ánodos DTSI México se han utilizado con éxito en ambas aplicaciones: la cama de ánodos horizontal y la cama de tierra profunda, que ha demostrado una protección excepcional en entornos con altos niveles de cloruro.

Una conexión de calidad es esencial para cualquier ánodo de grafito de alto rendimiento. Además de que DTSI México ofrece ánodos con conexión al extremo, también ofrece con conexión al centro.

Dimensiones del Modelo y Embarque

	Ø	L		LBS	KG
3	-76.2	30	-76.2	13	-5.9
4	-101.6	40	-1,016	32	-15.9
3	-76.2	60	-1,524	27	-12.3
4	-101.6	80	-2,032	70	-31.8

Anodos de MMO

Información Técnica: [Ánodo de corriente impresa ]

Los ánodos MMO están hechos de titanio revestido con otros materiales mixtos de óxido de metal. Este recubrimiento cristalino es conductor de la electricidad, activando el titanio que actúa como protección catódica. Los ánodos MMO tienen un índice muy bajo de consumo de energía, aplicable para diferentes usos de la tierra, mar, barro, alcantarillas y ambientes de agua potable.

Son ideales para diversas actividades como: electrositensis, producción de clorato y perclorato, electroclorinación, protección catódica y tratamiento de aguas residuales.

Anodos de Ferrosilicio

Información Técnica: [Ánodo de corriente impresa ]

Se fabrica a partir de aleaciones de silicio con hierro fundido, siendo uno de los materiales más afectivos adaptable a diferentes ambientes. Puede ser instalado bajo tierra, agua o agua salada.

Los ánodos de hierro fundido de ferrosilicio se utilizan para una eficaz protección contra la corrosión de estructuras enterradas o sumergidas, utilizando el método de corriente impresa.

Anodos de Magnesio

Información Técnica: [Ánodo galvanico]

Este ánodo galvánico está conectado a las estructuras de acero para prevenir o retrasar el efecto de la corrosión. El ánodo de magnesio tiene alta actividad química, su potencial es negativo y su tensión es alta. Una vez en el agua, el metal del ánodo se oxida, impidiendo que la corrosión ataque al metal protegido.

Son ideales para estructuras enterradas en terrenos con resistividades mayores a 2,000 ohm-cm ó que tengan numerosos “puntos calientes”(HOT SPOTS) o fallas de recubrimiento por corrosión.

Anodos de Zinc

Información Técnica: [Ánodo galvanico]

El ánodo de zinc es utilizado para proteger contra la corrosión las estructuras metálicas enterradas o sumergidas.

Las aplicaciones típicas son para los cascos de los barcos, tuberías offshore y plataformas de producción, en motores marinos refrigerados con agua salada, en las hélices y los timones de barcos pequeños, y en la superficie interna de los tanques de almacenamiento.

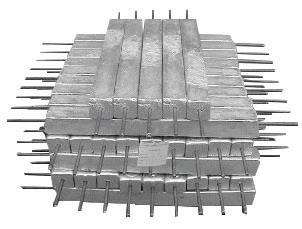

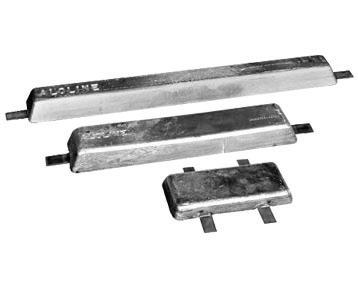

Ánodos de Aluminio

Información Técnica: [Ánodo galvanico]

Estos ánodos son apropiados para su utilización como ánodos de sacrificio en aguas salobres y en agua de mar. Pilotes de duques de alba, pilotes de embarcaderos, condensadores de refrigeración con agua de mar en Centrales Eléctricas, interior de tuberías de gran diámetro con agua de mar, fondos de tanques de crudo con agua de mar, etc.

Celda de Antimonio

Información Técnica: AGRA MODELO-14700DS [Electrodo de referencia]

El electrodo AGRA® de antimonio se utiliza en conjunción con un electrodo de sulfato de cobre para formar una célula sensible al pH. La tensión desarrollada entre los dos electrodos en contacto con el mismo electrolito proporciona una medición que se convierte en el pH del electrolito.

El rango es aproximadamente 1 a 11. La unidad es de 8” de largo y contiene una punta de antimonio de 5/8” de diámetro. No hay líquidos. La terminal es un punto de unión. La escala para la conversión de voltaje a pH está grabada al costado del electrodo.

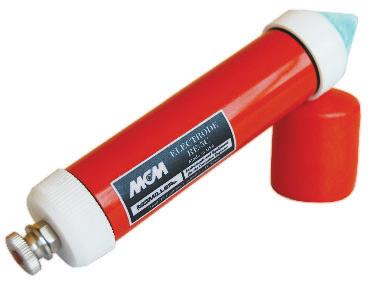

Celda Portátil RE-5C

Información Técnica: RE-5C [Electrodo de referencia]

Los electrodos de referencia MC Miller® pueden ser usados para la toma de potenciales en estructuras enterradas, así como, tuberías, fondos de tanques de almacenamiento, puentes de concreto armado y estacionamientos.

Las celdas no deben protegerse contra el congelamiento y no deben usarse
en áreas con altas concentraciones de cloruro.

› Punta cónica de cerámica y tapón.
› Diseñada para terrenos suaves.
› Varilla de cobre de alta pureza y tubo de Lexan robusto.
› Altura: 6 3/4”.
› Diámetro: 1 3/8”.
› Peso en seco: 5 OZ.

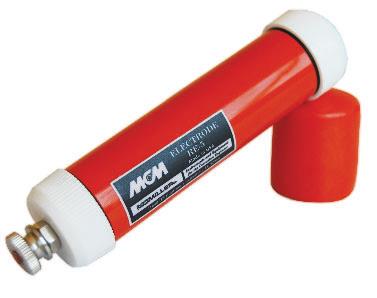

Celda Portátil RE-5

Información Técnica: RE-5 [Electrodo de referencia]

Los electrodos de referencia MC Miller® pueden ser usados para la toma de potenciales en estructuras enterradas, así como, tuberías, fondos de tanques de almacenamiento, puentes de concreto armado y estacionamientos.

Las celdas no deben protegerse contra el congelamiento y no deben usarse
en áreas con altas concentraciones de cloruro.

› Superficie plana de cerámica y tapón.
› Diseñada para terrenos suaves.
› Varilla de cobre de alta pureza y tubo de Lexan robusto.
› Altura: 6”.
› Diámetro: 1 3/8”.
› Peso en seco: 4 OZ.

Celda Permanente para Servicio de Enterrado

Información Técnica: SRE-007-VUY [Electrodo de referencia]

Electrodo de referencia permanente Borin Manufacturing para servicio submarino.

› Los electrodos pueden estar fuera de servicio durante largos períodos de tiempo y reintroducidos en el sistema sin afectar la precisión del electrodo o su habilidad de reactivación (el electrodo se disparará en menos de 5 min).

› Vida útil: 30 años.

› No se seca en ambientes desérticos, condición que hace a otros electrodos ineficaces. Variaciones cíclicas en las condiciones del suelo que van desde el hidratado al deshidratado, no tienen efectos adversos sobre el electrodo Stelth2.

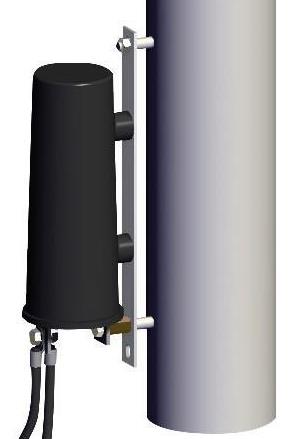

Celda Permanente para Servicio Marino

Información Técnica: SRE-004-SFB-WGH [Electrodo de referencia]

Electrodo de referencia permanente Borin Manufacturing para servicio submarino.

Características Físicas
› Punta de ion tecnológicamente avanzada.
› Rango de Temperatura: +0°C s +57.2°C.
› Codificado por colores para una identificación rápida y fácil.
› Cubierta resistente a alto impacto.
› Instrucciones de instalación incluidas.
› Garantía: 20 años de servicio.

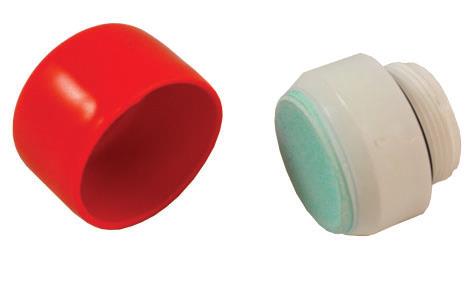

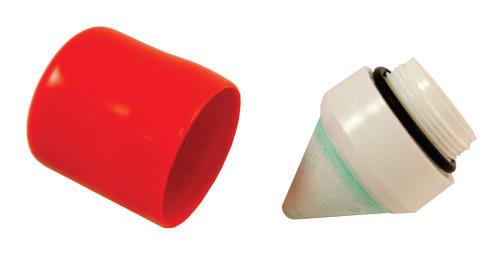

Tapón de Repuesto para Electrodo RE-5C

Información Técnica: RE-5C [Tapón de repuesto para electrodo]

Punta con tapón de repuesto y anillo “O” para electrodo de referencia RE-5C.

NOTA: Estos conjuntos son para electrodos CONVENTIONALES solamente – NO son compatibles con los electrodos IonX.

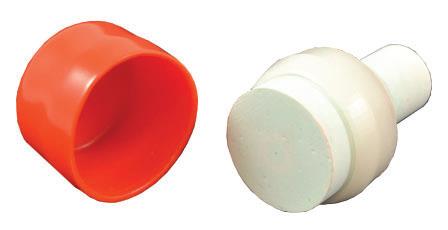

Tapón de Repuesto para Electrodo RE-5

Información Técnica: RE-5C [Tapón de repuesto para electrodo]

Punta con tapón de repuesto y anillo “O” para electrodo de referencia RE-5.

NOTA: Estos conjuntos son para electrodos CONVENTIONALES solamente – NO son compatibles con los electrodos IonX.

Tapón de Repuesto para Electrodo RE-5U

Información Técnica: RE-5C [tapón de repuesto para electrodo]

Punta con tapón de repuesto y anillo “O” para electrodo de referencia RE-5U

NOTA: Estos conjuntos son para electrodos CONVENTIONALES solamente – NO son compatibles con los electrodos IonX.

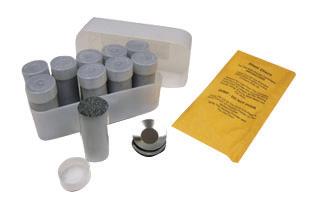

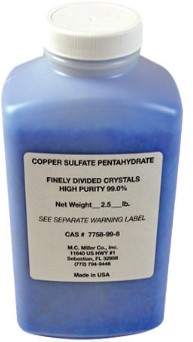

Cristales de Sulfato de Cobre

Información Técnica

Recargas de cristales de sulfato de cobre para los electrodos RE-5 y RE-5C

PESO	CARGAS
0.75lbs (0.34 kg)	12
2.5 lbs (1.13 kg)	10

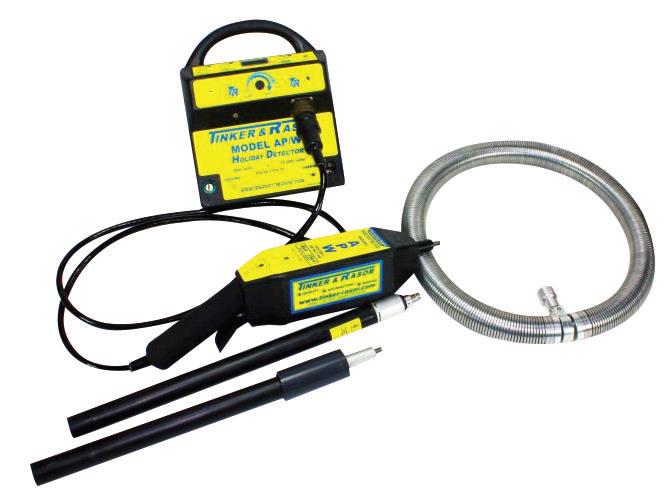

APW High Voltage Holiday Detector

Información Técnica: [Detector Holyday]

El modelo APW incluye el voltímetro de lectura de pico integrado, también usado en el modelo APS, para medir y mostrar el voltaje de salida que se aplica a la estructura.

Otras características significativas incluyen el mango único de seguridad T&R. La manija de la seguridad permite al usuario mucho más control sobre el instrumento y no permite que el instrumento se deje energizado cuando está desatendido. Esta característica proporciona seguridad no sólo para el operador, sino también para todos los demás que comparten un sitio de trabajo.

El instrumento principal del modelo APW se usa en un cinturón, manteniendo la mayor parte del peso sobre el operador y no contribuyendo a la fatiga del brazo cuando se usa en tanques, pisos, paredes u otras estructuras sin tubería.

Características Físicas
› De 800 voltios a 35,000 voltios en un instrumento.
› Interruptor de corte de seguridad.
› Medidor LCD de salida.
› Indicadores de detección audible y visual Holiday.
› Diseño abierto, ergonómico, reduce la fatiga del usuario.
› Batería recargable de 6V.

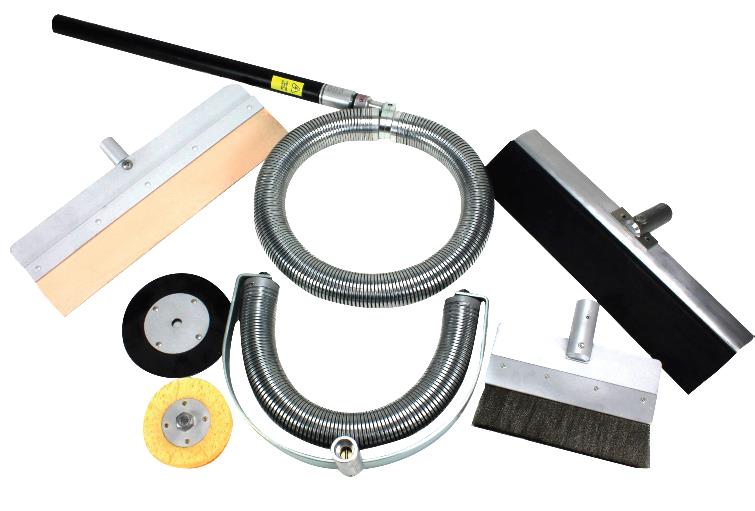

Exploring Electrodes

Información Técnica: [Accesorios Holyday]

Todos los materiales de electrodo Holiday se pueden utilizar para crear electrodos personalizados para adaptarse a cualquier requisito específico.

Electrodos
› Full Circle Spring
› Half Circle Spring
› Silicone-Rubber Brush
› Wire Brush
› Internal-Silicone-Rubber
› Sponge
› Internal Sponge

Conector Mecánico KS 25

Información Técnica: KS-25 [Material para Protección Catódica]

Todos los materiales de electrodo Holiday se pueden utilizar para crear electrodos personalizados para adaptarse a cualquier requisito específico.

Conector tipo perno, partido para derivación, de alineación de cobre de alta conductividad derivado para cable, de 4 a 1/0 AWG.

Especificaciones
› Longitud: 1.77”
› Ancho: 0.73”
› Cruces planos: 0.94”
› Marca: BURNDY®

Moldes de Grafito

Información Técnica: M-112 [Accesorio para Protección Catódica]

El molde #112 es utilizado para unir cable horizontal #2 a tubo horizontal de acero, para conductores AWG.

Especificaciones
› Unión horizontal
› Para ducto de 10” o más
› Carga: 32CP
› Utilizado para conexiones a tubo de acero
› Marca: thermOweld™

Moldes de Grafito

Información Técnica: M-100 [Accesorio para Protección Catódica]

El molde #110 es utilizado para unir cable horizontal #6 a tubo horizontal de acero, para conductores AWG.

Especificaciones
› Unión horizontal
› Para ducto de 4” o más
› Carga: 15CP
› Utilizado para conexiones a tubo de acero
› Marca: thermOweld™

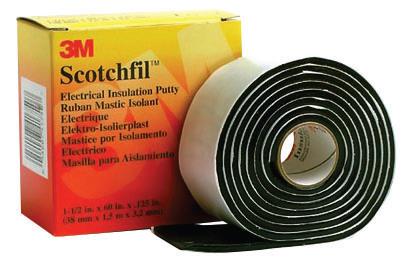

Masilla Aislante 3M

Información Técnica: [Material para Protección Catódica]

La masilla aislante 3M™ Scotchfil™ Puede ser envuelta, ser estirada o ser moldeada alrededor de formas irregulares para una rápida y lisa terminación de la aislación. Use la masilla asilante 3M™ Scotchfil™ para aislar conexiones de hasta 600 voltios, uniformizar las superficies irregulares en la ejecución de empalme y como sello contra el ingreso de humedad. Tiene un buen rendimiento en temperaturas de hasta 80ºC/176ºF.

› Medidas: 38mm x 1.5m.
› Empaque: 1 rollo por caja.

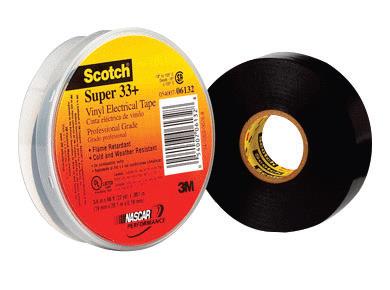

Cinta Aislante de PVC Super 33+

Información Técnica: [Material para Protección Catódica]

La cinta aislante de PVC es de rango premium, 7 mil de grosor, para cualquier tipo de clima. Diseñado para llevar a cabo en forma continua en temperaturas ambiente arriba de 105°C (220°F). La cinta es adaptable para su aplicación el frío hasta –18°C (0°F). Comúnmente usada como revestimiento protector para empalmes de cables de alta tensión y las reparaciones.

Soldadura Exotérmica

Información Técnica: [Material para Protección Catódica]

La soldadura aluminotérmica es una mezcla de óxido de cobre y aluminio, empacada en tubos de plástico que contienen en la parte inferior una porción de pólvora por conexión. Presentación en caja con 20 cargas y 20 laminillas de aluminio. La soldadura provee una resistividad equivalente a la del conductor utilizado, por lo que no genera calor en ese punto. Es permanente y tiene muy baja resistencia eléctrica, por lo que no se suelta ni corroe. No requiere de fuentes externas de energía ni herramientas especializadas.

Tipos de Conexión	Modelo	Piezas por caja
› Cable a cable	CA15	20
› Cable a barra	CA25	20
› Cable a superficie	CA32	20
› Cable a cabadilla de construcción	CA45	20
› Barra a barra	CA65	20

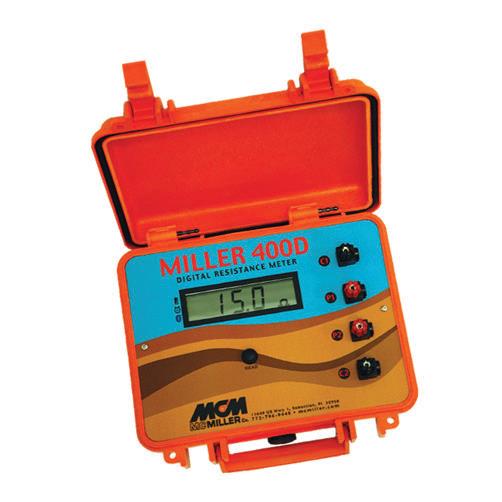

Miller 400D

Información Técnica: 400D [Medidor de Resistividad de Suelos]

› No es necesario seleccionar rangos o ajustar los diales, el MILLER 400D proporciona una lectura directa de la resistencia con sólo presionar un botón.
› La interfaz Bluetooth permite el registro opcional de datos a través de una PC con Bluetooth (o PDA).
› Rango de medición de resistencia de 0.01Ω a 10MΩ
›Pantalla digital de alta resolución.

Especificaciones
Temperatura de Operación	-20°C a -54°C
Peso	3.9 Kg.
Anchura	30.5 cm
Largo	26.7 cm
Altura	14.6 cm

Exactitud
Rango 0.01Ω a 1MΩ	±1.6% ±1LS Dígito de Visualización ±0.01Ω
Rango 1MΩ a 10M?	±5% ±1LS Dígito de Visualización

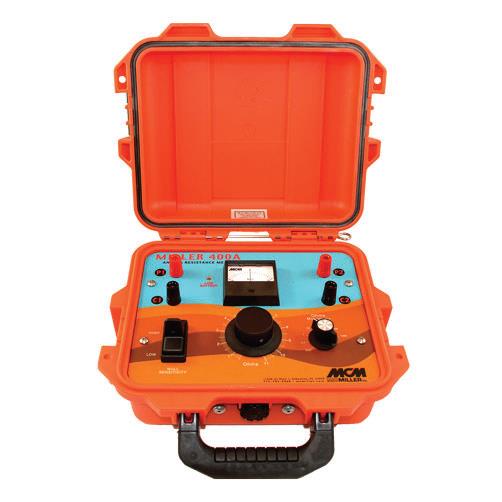

Miller 400A

Información Técnica: 400A [Medidor de Resistividad de Suelos]

› Estuche robusto y ligero, seguro para usar sobre suelo húmedo.
› Resistencia a la intemperie, incluso con la tapa quitada.
› Desmontaje cómodo de la tapa de la caja para facilitar el movimiento con cables de prueba unidos a nuevos lugares de medición.
› Rango de medición de resistencia de 0.01Ω a 1.1MΩ
› Las mediciones de resistencia no se ven afectadas por ninguna señal de interferencia parasita que pueda estar presente en la tierra durante las lecturas, debido al uso de filtros de paso de banda, estrechos centrados en 97Hz (frecuencia de la unidad).

Especificaciones
Temperatura de Operación	-30°C a -50°C
Peso	3.175 Kg.
Anchura	30.5 cm
Largo	25 cm
Altura	12.5 cm

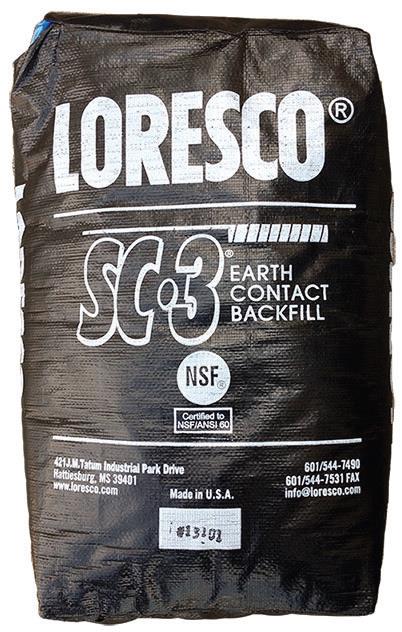

Backfill LORESCO SC3®

Información Técnica: [Material para Protección Catódica]

Es un producto diseñado específicamente para sistemas de protección catódica de alto rendimiento que requieren baja resistividad. Libre de contaminantes, de acuerdo con las pruebas de extracción de la EPA, es extremadamente pura y cumple con las normativas para los productos enterrados.

Especificaciones
Carbón fijo: 99.35%
Ceniza: 0.6%
Humedad: 0.05%
Volatiles nil: (950°C)*
Densidad de masa: 74 lbs. por pie cúbico

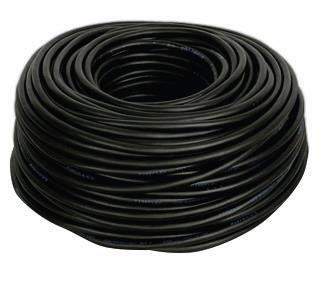

Cable para Protección Catódica

Información Técnica: [Material para Protección Catódica]

Conductor formado por un cable de cobre concéntrico clase B, aislamiento de polietileno de baja densidad y cubierta exterior de Policloruro de Vinilo (PVC) flexible. Alta rigidez dieléctrica, resistente a agentes químicos, alta resistencia a la corrosión y excelente comportamiento en lugares húmedos. Temperatura máxima de operación, 75°C, calibres del 8 AWG al 500 Kcmil

Calibre	Área mm2	N° de Hilos	Diámetro Nominal	Diámetro Ext. Nominal
10	10	7	1.8mm	7.14mm
8	8	7	9.30mm	11.84mm
6	6	7	10.24mm	12.78mm
4	4	7	11.46mm	14.00mm
2	2	7	13.00mm	15.54mm
1/0	1/0	19	15.82mm	19.12mm
2/0	2/0	19	16.99mm	20.29mm
3/0	3/0	19	18.29mm	21.59mm
4/0	4/0	19	19.76mm	23.06mm
250	250	37	22.48mm	26.54mm
350	350	37	22.15mm	29.21mm
500	500	37	28.65mm	32.61mm

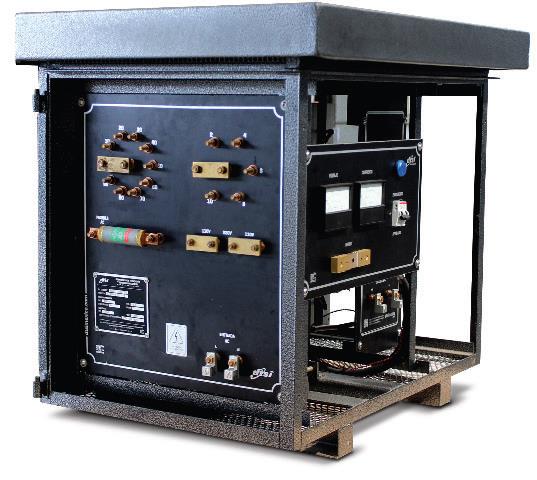

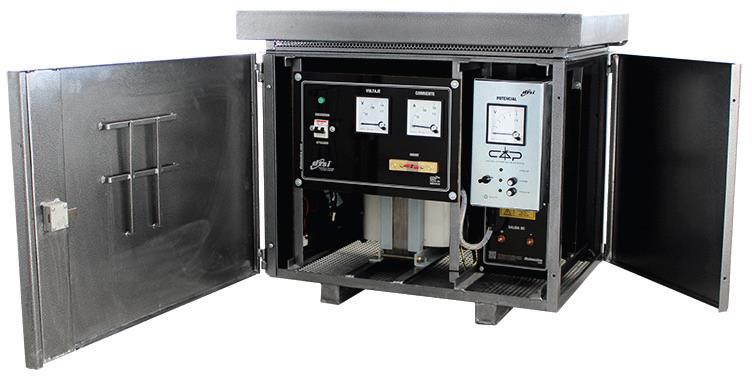

Rectificador Estándar

Información Técnica: MOD RG1 [Rectificadores para Protección Catódica]

Línea de equipos rectificadores DTSI México estándar para protección catódica modelo RG1, enfriados por conexión natural. Las aplicaciones más comunes son: tuberías, tanques de almacenamiento y otras locaciones no peligrosas donde se requiere suministro de energía DC.

Somos fabricantes. Hecho en México

Características
Alimentación	110/220VCA 60Hz
Transformador	Cobre o Aluminio
Gabinete	NEMA 1 o NEMA 3R
Indicadores	Analógicos o Digitales
Tornillería	Bronce para conexiones eléctricas Galvanizado para fijación
Temperatura de Operación	-5°C a 60°C

Rectificador Automático

Información Técnica: MOD RG2 [Material para Protección Catódica]

Línea de equipos rectificadores automáticos DTSI México para protección catódica modelo RG2, enfriados por conexión natural. Las aplicaciones más comunes son: tuberías, tanques de almacenamiento y otras locaciones no peligrosas donde se requiere suministro de energía DC.

Características
Alimentación	110/220VCA 60Hz
Transformador	Cobre o Aluminio
Gabinete	NEMA 1 o NEMA 3R
Indicadores	Analógicos o Digitales
Tornillería	Bronce para conexiones eléctricas Galvanizado para fijación
Temperatura de Operación	-5°C a 60°C
Modos de Operación	Manual, Voltaje y Potencial.

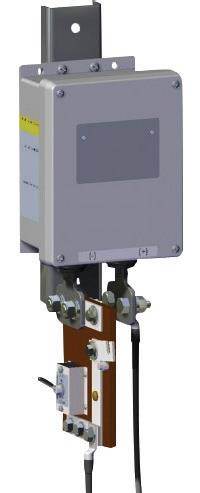

Desacoplador SSD

Información Técnica: MOD SSD [Desacoplador para Protección Catódica]

El SSD (Desacoplador de estado sólido) es un dispositivo de estado sólido diseñado para proporcionar desacoplamiento de corriente continua y continuidad o puesta a tierra de corriente alterna de manera simultánea cuando se utiliza con estructuras con protección catódica, como cañerías, tanques y sistemas de puesta a tierra. Tiempo ofrece una solución certificada y a prueba de fallas.

Aplicaciones más comunes:
› Desacoplamiento de malas de control de gradiente.
› Protección de juntas aislantes.
› Mitigación de tensión de corriente alterna.
› Desacoplamiento de sistemas de puesta a tierra de equipos eléctricos.

› Marca: DAIRYLAND-Electrical Industries

Desacoplador con Interruptores de Aislamiento

Información Técnica: MOD SW-50 [Desacoplador para Protección Catódica]

Interruptor de aislamiento que permite la desconexión segura sin causar arcos expuestos en un diseño de falla de corriente alterna.

› Marca: DAIRYLAND-Electrical Industries

Modelos
SW-50-SSD para SSD con Pedestal MTP
SW-50-PCR para PCR con Pedestal MTP
SW-50 para SSD o PCR sin el Pedestal MTP
